鋼管直徑規格_鋼管直徑規格表

大家好，今天我將為大家一下關于鋼管直徑規格的問題。為了更好地理解這個問題，我對相關資料進行了歸納整理，現在讓一起來看看吧。

文章目錄列表:

1.鋼管規格有哪些？
2.無縫鋼管規格表示？
3.管道直徑有哪些？
4.3寸，4寸，5寸，6寸，8寸用DN表示是多少
5.國標鍍鋅管尺寸規格表

鋼管直徑規格_鋼管直徑規格表

鋼管規格有哪些？

我國建筑常用規格標準推薦公稱直徑為：8、10、12、16、20、40mm的螺旋鋼管系列。

供貨長度分定尺和倍尺二種。我國出口螺紋鋼定尺挑選范圍為6～12m，日本產螺紋鋼定尺挑選范圍為3．5～10m。

一般常用的建筑無縫鋼管是用10、20、30、35、45等優質碳結鋼16Mn、5MnV等低合金結構鋼或40Cr、30CrMnSi、45Mn2、40MnB等合金鋼熱軋或冷軋制成的。10、20等低碳鋼制造的無縫管經常用于流體輸送管道。

45、40Cr等中碳鋼制成的無縫管用來制造機械零件，如汽車、拖拉機的受力零件。一般用無縫鋼管要保證強度和壓扁試驗。熱軋鋼管以熱軋狀態或熱處理狀態交貨；冷軋以熱處理狀態交貨。

擴展資料：

鋼管的要素有：

1、偏差

在生產過程中，由于實際尺寸難于達到公稱尺寸要求，即往往大于或小于公稱尺寸，所以標準中規定了實際尺寸與公稱尺寸之間允許有一差值。差值為正值的叫正偏差，差值為負值的叫負偏差。

2、交貨長度

交貨長度又稱用戶要求長度或合同長度。一般來說長度（又稱非定尺長度）：凡長度在標準規定的長度范圍內而且無固定長度要求的，均稱為一般來說長度。

3、橢圓度

在圓形鋼管的橫截面上存在著外徑不等的現象，即存在著不互相垂直的外徑和最小外徑，則外徑與最小外徑之差即為橢圓度（或不圓度）。

百度百科-國標鋼管

百度百科-鋼管

無縫鋼管規格表示？

國標水管的規格型號規格：DN15(4分管)、DN20(6分管)、DN25(1寸管)、DN32(1寸2管)、DN40(1寸半管)、DN50(2寸管)、DN65(2寸半管)、DN80(3寸管)、DN100(4寸管)、DN125(5寸管)、DN150(6寸管)、DN200(8寸管)等。

4分管是按英寸來說的，4分管就是1/2英寸(4/8=1/2)，而一英寸=25.4mm，所以4分管的內徑就是25.4/2=12.7mm，而這就是DN15水管的內徑。 4分是英制管道直徑長度的叫法，即1/2英寸等于公制的15mm. 1英寸等于8分、合公制的25.4mm。 6分=3/4英寸=20mm。?

國標鋼管的分類

無縫鋼管分熱軋和冷軋（撥）無縫鋼管兩類。

熱軋無縫鋼管分一般鋼管，低、中壓鍋爐鋼管，高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、地質鋼管和其它鋼管等。

冷軋（撥）無縫鋼管除分一般鋼管、低中壓鍋爐鋼管、高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、其它鋼管外，還包括碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。熱軋無縫管外徑一般大于 32mm，壁厚2.5-75mm，冷軋無縫鋼管處徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm，壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

管道直徑有哪些？

DN-公稱直徑

Ф－外徑大外徑系列

DN15-ф22mm

DN20-ф27mm

DN25-ф34mm

DN32-ф42mm

DN40-ф48mm

DN50-ф60mm

DN65-ф76(73)mm

DN80-ф89mm

DN100-ф114mm

DN125-ф140mm

DN150-ф168mm

DN200-ф219mm

DN250-ф273mm

DN300-ф324mm

DN350-ф360mm

DN400-ф406mm

DN450-ф457mm

DN500-ф508mm

DN600-ф610mm

小外徑系列

DN15-ф18mm

DN20-ф25mm

DN25-ф32mm

DN32-ф38mm

DN40-ф45mm

DN50-ф57mm

DN65-ф73mm

DN80-ф89mm

DN100-ф108mm

DN125-ф133mm

DN150-ф159mm

DN200-ф219mm

DN250-ф273mm

DN300-ф325mm

DN350-ф377mm

DN400-ф426mm

DN450-ф480mm

DN500-ф530mm

DN600-ф630mm

管子的直徑可分為外徑、內徑、公稱直徑。

擴展資料

無縫鋼管是由整塊金屬制成的，表面上沒有接縫的鋼管，稱為無縫鋼管。生產，無縫管分熱軋管、冷軋管、冷拔管、擠壓管、頂管等。

按照斷面形狀，無縫鋼管分圓形和異形兩種，異形管有方形、橢圓形、三角形、六角形、瓜子形、星形、帶翅管多種復雜形狀。直徑達650mm，最小直徑為 0.3mm。

用途不同，有厚壁管和薄壁管。無縫鋼管主要用做石油地質鉆探管、石油化工用的裂化管、鍋爐管、軸承管以以以及汽車、拖拉機、航空用高精度結構鋼管。

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、用途不同分三類供應：a、按化學成分和機械性能供應；b、按機械性能供應；c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管以以及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水以以及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以以以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

無縫鋼管-百度百科

3寸，4寸，5寸，6寸，8寸用DN表示是多少

常用的白鐵管直徑（亦稱公稱直徑或是稱呼直徑）DN/mm有：DN15、DN20、DN25

DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150

常用的低壓流體（工作壓力在<2.5兆帕）輸送焊接鋼管有：DN8、DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150它們、的外徑分別是：13.5、17、21.3、26.8、33.5、42.3、48、60、75.5、88.5、114、140、150

常用的低壓流體管件有：管接頭、活接頭、彎頭、三通、四通、大小頭、補心、外接頭、絲堵

普通無縫鋼管常用規格（外徑）有：DN57、DN60、DN73、DN76、DN89、DN102、DN108、DN114、DN133、DN140、DN159、DN168、DN219、DN245、DN273

螺旋縫電焊鋼管常用規格（外徑）有:DN219、DN245、DN273、DN325、DN377、DN426、DN478、DN529、DN630、DN720

還有其他的就沒有必要舉這么多了，你去查看有關資料如直縫卷制電焊鋼管、承插式給水鑄鐵管、硬聚氯乙烯管

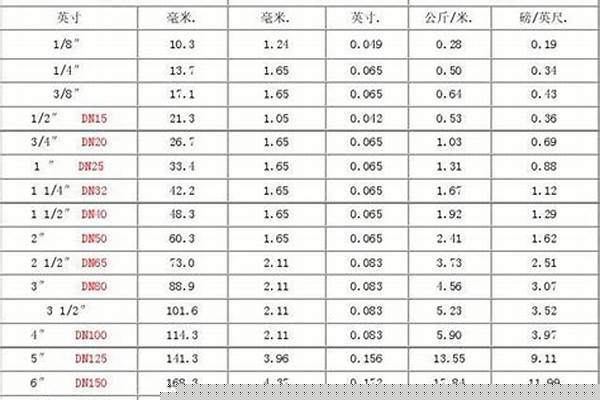

國標鍍鋅管尺寸規格表

3寸為對應口徑DN80，即直徑80mm；

4寸為對應口徑DN100，即直徑100mm；

5寸為對應口徑DN125，即直徑125mm；

6寸為對應口徑DN150，即直徑150mm；

8寸為對應口徑DN200，即直徑200mm。

公稱直徑用字母“DN”后面緊跟一個數字標志來表示，作為標志符號，符號后面注明單位為毫米的尺寸。公稱直徑是鑄鐵管、有縫鋼管、混凝土管等管子的標稱，例如DN50，即公稱直徑為50mm的管子。

擴展資料

管子的直徑可分為外徑（De）、內徑（D）、公稱直徑（DN）。

De主要指管道外徑，PPR、PE 管、聚丙烯管外徑，一般采用De標注的，均需要標注成外徑×壁厚的形式，例De25×3。

D一般指管道內徑。鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑d表示（如d230、d380等）。

Φ表示普通圓的直徑，也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm 的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如Φ108×4，Φ可省略。、ISO 和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列，對這類鋼管規格的表示為管外徑×壁厚。例如Φ60.5×3.8。

百度百科--公稱直徑

國標鍍鋅管尺寸規格表如下：

1、DN15型號外徑為21.3mm。

2、DN20型號外徑為26.9mm。

3、DN25型號外徑為33.7mm。

4、DN32型號外徑42mm。

5、DN40型號外徑為48.3mm。

6、DN50型號外徑為60mm。

7、DN65型號外徑為76.1mm。

8、DN80型號外徑為88.9mm。

9、DN100型號外徑為114.3mm。

10、DN125型號外徑為140mm。
